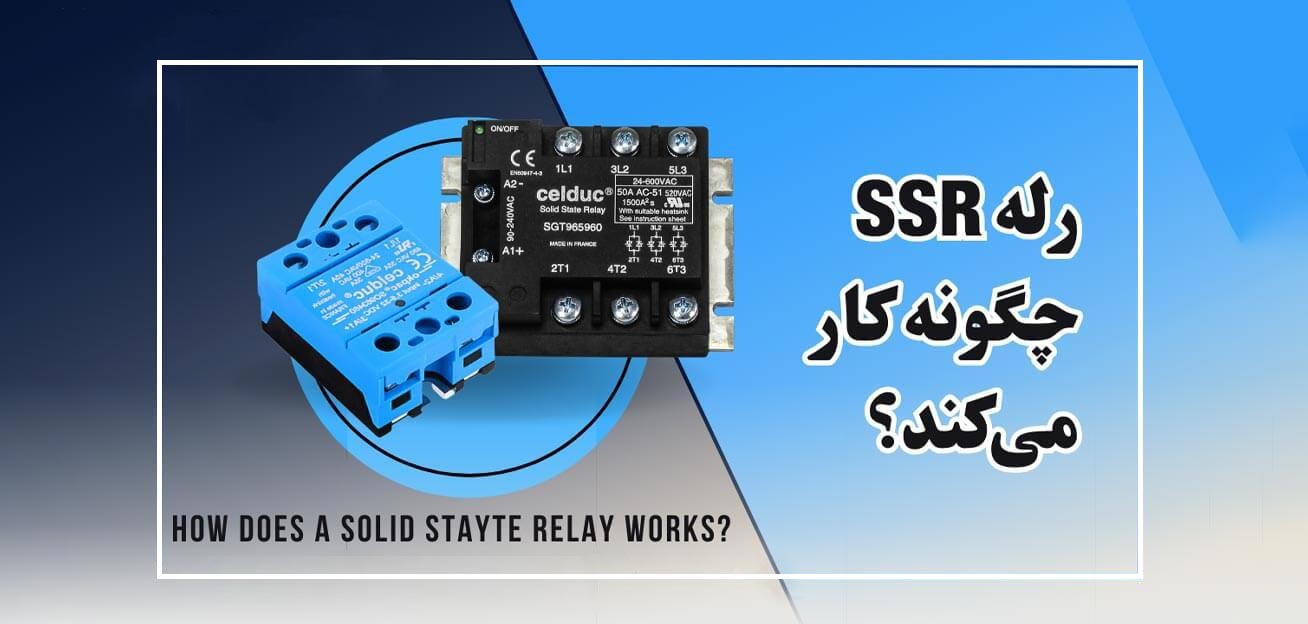

رله SSR چیست و چگونه عمل می کند؟

رله (RELAY) در صنعت برق یکی از مهم‌ ترین قطعات کنترلی و حفاظتی محسوب می ‌شود. این قطعه وظیفه دارد جریان یا ولتاژ را در مدارهای الکتریکی تشخیص، کنترل و مدیریت کند و در صورت بروز شرایط غیرعادی، مانند اضافه ‌بار یا خطا، مدار را قطع یا فرمان لازم را صادر نماید. رله ها به دلیل سرعت بالا و دقت مناسب در انواع تجهیزات صنعتی، تابلوهای برق، سیستم‌ های هوشمند، دستگاه‌ های CNC، ماشین ‌آلات سنگین و حتی لوازم خانگی کاربرد گسترده ای دارند. در بازار انواع مختلفی از RELAY ها عرضه می ‌شوند که شامل رله الکترومکانیکی، رله حالت جامد (Solid State Relay)، رله الکترومغناطیسی، رله زمانی، رله حرارتی (متال)، رله حفاظتی و … می باشند و هر کدام بسته به ویژگی ها و کاربردهای خاص در پروژه های مختلف مورد استفاده قرار می گیرند.
در میان انواع رله های الکتریکی، رله SSR جایگاه ویژه ای دارد، چون برخلاف رله های الکترومکانیکی فاقد کنتاکت بوده و از قطعات نیمه هادی مانند ترانزیستور، ترایاک و تریستور برای قطع و وصل کردن جریان الکتریکی در مدار استفاده می‌ کند. همین ویژگی باعث عمر طولانی ، سرعت سوئیچینگ سریع‌ تر، عملکرد بی صدا و قابلیت اطمینان بالاتر آن می شود. عملکرد بدون ایجاد نویز در رله الکترونیکی (SSR Relay) به ‌خاطر این است که داخلش هیچ قطعه متحرکی وجود ندارد.
شرکت فنی و مهندسی راد الکتریک از بزرگ ترین تأمین کنندگان رله SSR لاله زار و تنها نماینده رسمی برندهای معتبر این حوزه مانند سلدوک Celduc فرانسه، کرایدوم Crydom  مکزیک و کروزت Crouzet  فرانسه در بازار تهران محسوب می شود. این شرکت با ارائه انواع رله‌ SSR سه فاز و تک فاز همراه با کیفیت بالا و مشاوره تخصصی توانسته جایگاه ویژه‌ ای در میان صنایع و کارگاه ‌های برق و اتوماسیون پیدا کند. حفاظت از رله SSR  مهم است، چون این رله با قطعات نیمه‌ هادی ساخته شده و نسبت به رله ‌های مکانیکی حساس ‌تر است.
اگر قصد خرید رله SSR با قیمت مناسب را دارید، بهتر است از فروشگاه راد الکتریک و نمایندگی‌ های فروش رله SSR  آن در تهران و سراسر شهرهای ایران تهیه نمایید. در ضمن، برای استعلام قیمت رله SSR  می توانید با کارشناسان بخش فروش مجموعه راد الکتریک از طریق شماره تلفن ۰۲۱۳۶۶۱۴۶۹۰الی ۹۹ (داخلی ۲۰۴) تماس گرفته و از آنان راهنمایی و مشاوره بگیرید. برای اینکه بدانید رله چیست؟ لازم است ابتدا با نحوه عملکرد و کاربردها و انواع آن آشنا شوید.

اس اس آر چیست؟

رله SSR مخفف عبارت (Solid State Relay) به معنی رله حالت جامد است. وظیفه رله SSR  این است که قطع و وصل کردن جریان برق را بدون استفاده از قطعات مکانیکی انجام می دهد. این رله جامد SSR  به دلیل عدم وجود کنتاکت های مکانیکی دارای عملکردی بی صدا است و از سرعت سوئیچینگ بالایی برخوردار می باشد. رله الکترونیکی SSR به دلیل مقاومت بالا در برابر نویزهای الکتریکی، در کاربردهایی مانند کنترل موتورهای الکتریکی، پنل‌های خورشیدی، صنایع اتوماسیون و سایر سیستم‌ های الکترونیکی استفاده می ‌شود. برای خرید انواع رله الکترونیکی SSR از فروشگاه اینترنتی راد الکتریک radelect، می‌ توانید محصولات متنوع و با کیفیت این مجموعه را مشاهده و مقایسه کنید و مناسب ‌ترین رله را برای نیاز خود انتخاب و خریداری نمایید.

رله SSR  چگونه کار می کند؟

نحوه عملکرد رله SSR به این صورت است که وقتی یک سیگنال کنترلی کوچک به ورودی آن اعمال می ‌شود، دیود نوری (LED)  داخل رله روشن می‌ گردد. نور LED  به یک اپتوکوپلر یا سنسور نوری برخورد می ‌کند و باعث تحریک نیمه‌ هادی‌ های داخلی مانند تریستور، ترایاک یا ترانزیستور می‌ شود.

این عناصر نیمه‌ هادی قادرند جریان مدار بار اصلی را قطع یا وصل کنند. به دلیل نبود قطعات مکانیکی، این عملکرد با سرعت بالا، بدون صدا، بدون جرقه و با دقت زیاد انجام می‌ شود. وقتی سیگنال ورودی برداشته شود، نیمه‌ هادی‌ ها خاموش شده و جریان خروجی به سرعت قطع می‌ شود، در حالی که رله آماده عملکرد بعدی است. رله حالت جامد SSR به همین دلیل در کنترل موتورهای الکتریکی، هیترها، پنل ‌های خورشیدی، صنایع اتوماسیون و سایر تجهیزات حساس بسیار پرکاربرد هستند، زیرا هم طول عمر بالایی دارند و هم عملکردی قابل اعتماد و بدون نویز ارائه می‌ دهند.

رله‌ الکترونیکی SSR  معمولاً در دو نوع خروجیAC  و DC تولید می ‌شوند و هرکدام برای کنترل بارهای مشخصی به‌ کار می ‌روند. مدل رله‌ SSR خروجیAC  برای بارهای برق متناوب مانند المنت‌، موتورهای کوچک و لامپ‌ها مناسب است و بدون جرقه و کاملا بی ‌صدا عمل می ‌کند. در مقابل ، نوع رله SSR  خروجی  DCبرای بارهایی که با جریان مستقیم مانند بردهای الکترونیکی، LED ها و درایورها به‌ کار می ‌رود و به دلیل استفاده از ماسفت، سرعت سوئیچینگ خیلی بالایی دارد. انتخاب نوع رله مناسب بسته به ولتاژ و نوع بار، عملکرد سیستم را پایدارتر و قابل‌ اعتماد تر می‌ کند.

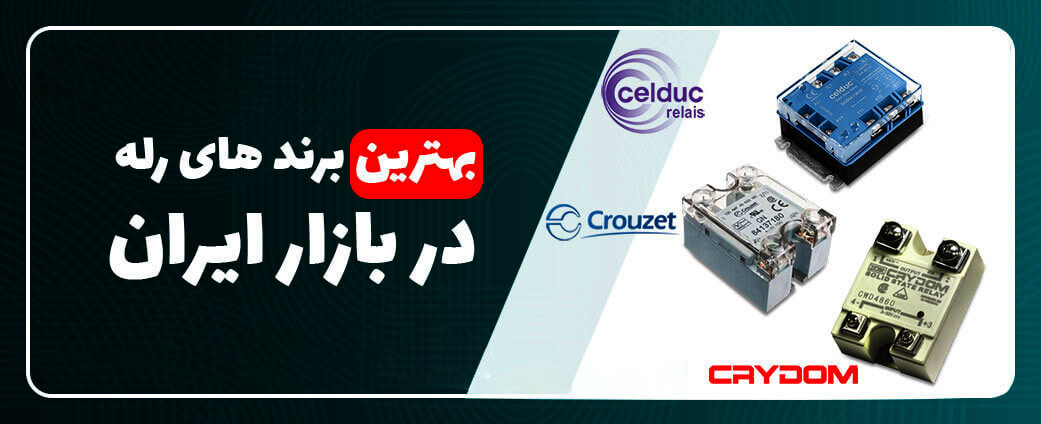

بهترین برند رله SSR در بازار ایران

رله‌ سلدوک Celduc فرانسه یکی از برند های معتبر در زمینه رله‌ الکترونیکی SSR است که به دلیل کیفیت بالا، عملکرد پایدار و طول عمر طولانی در صنایع مختلف شناخته می ‌شوند. این نوع رله‌ ها برای کنترل دقیق جریان و دما، موتورهای الکتریکی، هیترها و سیستم‌های اتوماسیون صنعتی نقش حیای ایفا می کنند و جایگزین مطمئنی برای رله‌ های مکانیکی محسوب می ‌شوند.

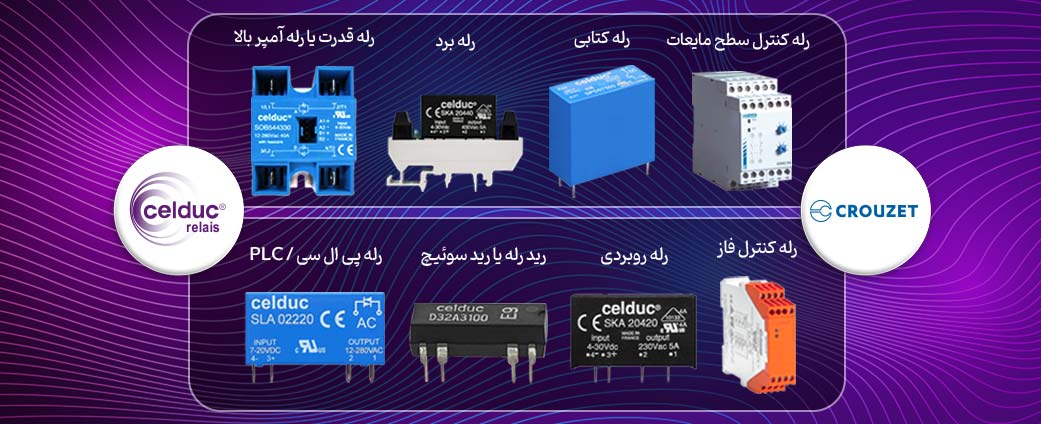

شرکت فنی و مهندسی راد الکتریک به عنوان تنها نمایندگی رلهSSR سلدوک Celduc  فرانسه، رله الکترونیکی کروزت Crouzet فرانسه و رله SSR کرایدوم Crydom مکزیک به صورت انحصاری و رسمی در ایران می باشد. این شرکت انواع رله‌ SSR Celduc را که شامل رله PLC پی ال سی،  رید رله (سوئیچ رله)، رله روبردی، رله قدرت (آمپربالا)، رله کتابی، رله صنعتی و چپ گرد راست گرد می شود را به نسبت کیفیت آن با قیمت مناسب، ضمانت کیفیت و خدمات پس از فروش عرضه می‌ دارد.

راد الکتریک با تجربه گسترده در تامین تجهیزات صنعتی، امکان مشاوره تخصصی و ارسال محصولات به سراسر ایران را برای مشتریان خود فراهم کرده است. با خرید رله اس اس ار Celduc  از راد الکتریک، می ‌توانید از عملکرد مطمئن، دوام بالا و کنترل دقیق در پروژه‌ های صنعتی خود بهره‌ مند شوید.

مزایای استفاده از رله الکترونیکی SSR

یکی از مهم‌ ترین مزایای رله SSR نسبت به رله های الکترومکانیکی می توان به موارد ذیل اشاره نمود.

• ابعاد و وزن کم
• سرعت سوئیچینگ زیاد
• طول عمر و قابلیت اطمینان بالا
• مصرف برق پایین
• عدم ایجاد جرقه و نویز الکترومغناطیسی
• سازگاری با محیط زیست
• مدار رله SSR و نحوه سیم ‌بندی آن

رله حالت جامد یا سالید استیت رله (Solid State Relay) یک رله الکترونیکی است که جریان بار اصلی را بدون قطعات مکانیکی قطع و وصل می ‌کند. ساختار رله SSR  متشکل یک دیود نوری (LED)، اپتوکوپلر و عناصر نیمه ‌هادی مانند ترانزیستور، تریستور یا ترایاک می باشد. ورودی رله حالت جامد (SSR)  معمولا DC  است، اما خروجی آن ‌ها می ‌تواند مانند رله‌ های الکترومکانیکی AC یا DC باشد. وقتی یک سیگنال کنترل کوچک به ورودی رله اعمال می ‌شود، این عناصر جریان بار را به سرعت و بدون ایجاد نویز کنترل می ‌کنند. سیم ‌بندی رله SSR بسیار ساده و ایمن است. ورودی کنترل به منبع ولتاژ پایین متصل می ‌شود و خروجی رله بین منبع تغذیه و بار اصلی قرار می‌ گیرد. هنگام سیم ‌کشی مدار  رله  SSR باید دقت کنید که ولتاژ و جریان بار با مشخصات رله همخوانی داشته باشد تا عملکرد صحیح و طول عمر رله تضمین شود.

برای طراحی مدار، معمولاً از شماتیک رلهSSR استفاده می ‌شود تا مسیر ورودی کنترل، اپتوکوپلر و خروجی بار به ‌وضوح مشخص شود. رعایت اصول سیم ‌کشی و اتصال صحیح باعث می ‌شود که دستگاه ‌ها و تجهیزات حساس با عملکرد پایدار و بدون نویز کار کنند. ساخت مدار رله SSR و سیم ‌بندی آن بسیار ساده است. این نوع رله جامد در کنترل موتورهای الکتریکی، هیترها، پنل ‌های خورشیدی و سیستم ‌های اتوماسیون صنعتی کاربرد فراوان دارد و به عنوان جایگزین مطمئن برای رله‌ های مکانیکی شناخته می ‌شود.

کاربرد رله‌ SSR در صنعت

رله‌ حالت جامد (SSR)  به دلیل قابلیت اطمینان بالا، عمر طولانی و سرعت سوئیچینگ سریع در صنایع مختلف به ‌کار گرفته می ‌شود. برخی از مهم ترین کاربرد رله‌ SSR عبارت ‌اند از:​

• اتوماسیون صنعتی:  کنترل دقیق دستگاه‌ ها و ماشین ‌آلات در فرآیند های تولیدی
• کنترل دما:  تنظیم دمای سیستم‌ هایی مانند کوره‌ها، انکوباتورها و سیستم‌ های تهویه مطبوع
• کنترل روشنایی: مدیریت سیستم‌ های روشنایی، از جمله کنترل شدت نور در محیط‌ های معماری و صحنه‌های نمایشی
• کنترل موتورهای الکتریکی: راه‌ اندازی و توقف موتورهای الکتریکی در کاربردهای صنعتی و تجاری
• سیستم‌ های گرمایشی: کنترل المنت ‌های گرمایشی در دستگاه‌ های مختلف.
• تجهیزات چاپ و بسته بندی: برای عملکرد دقیق و بدون اختلال در خطوط تولید.
• پنل‌ های خورشیدی و انرژی‌های تجدید پذیر:  کنترل شارژ و تخلیه جریان بدون ایجاد نویز.
• سیستم‌ های اتوماسیون صنعتی:  قطع و وصل سریع بارهای صنعتی در خطوط تولید و دستگاه‌های کنترل خودکار

نصب رله SSR

یکی از مراحل مهم در کنترل سیستم‌ های الکتریکی و الکترونیکی، نصب و راه‌ اندازی رله SSR است. این رله به دلیل عملکرد سریع و قابلیت ‌های متنوع در بسیاری از تجهیزات کاربرد دارد. قبل از نصب رله حالت جامد (SSR)، باید مطمئن شوید که ولتاژ و جریان رله با نیاز مدار سازگار است و برای جلوگیری از خطر، مدار کاملاً خاموش باشد. رله اس اس ار معمولاً دو بخش دارد: ترمینال ورودی که به سیگنال کنترل وصل می ‌شود و ترمینال خروجی که به بار متصل است. بعد از سیم‌ کشی، از درستی و محکم بودن اتصالات اطمینان حاصل نمایید. از آنجایی که رله هنگام کار حرارت تولید می ‌کند، استفاده از هیت ‌سینک برای خنک‌ سازی ضروری است.

برای تست رله SSR کافی است ابتدا ولتاژ مناسب را به ورودی کنترل وصل کنید، روشن شدن LED داخلی نشان می ‌دهد ورودی فعال است. سپس با مولتی ‌متر خروجی را اندازه گیری کنید، بدون فرمان، خروجی باید قطع باشد و مقاومت بالا نشان دهد، با اعمال فرمان، خروجی وصل شده و مقاومت کاهش می ‌یابد.

نمایندگی فروش اس اس آر

برای خرید رله الکترونیکی SSR، انتخاب فروشگاه راد الکتریک گزینه ‌ای مطمئن و قابل اعتماد است. این مجموعه از بزرگ ‌ترین تأمین‌ کنندگان و نمایندگی رله‌ SSR سلدوک Celduc فرانسه، کروزت Crouzet  فرانسه و کرایدوم Crydom مکزیک در ایران محسوب می شود. لطفاً قبل از خرید اس اس ار برای دریافت بهترین قیمت و مشاوره فنی با کارشناسان راد الکتریک تماس بگیرید تا مناسب ‌ترین مدل رله حالت جامد SSR را انتخاب نمایید.

فروش رله SSR

فروش SSR در راد الکتریک با تنوع بالا و ارائه مدل‌ های معتبر انجام می‌ شود. این مجموعه، به‌ عنوان تامین‌ کننده معتبر انواع رله‌ سلدوک را به بازار عرضه می ‌کند و امکان فروش عمده رله SSR را برای پروژه‌های صنعتی فراهم می ‌سازد. راد الکتریک علاوه بر عرضه و فروش عمده SSR، مشاوره فنی و پشتیبانی کامل ارائه می ‌دهد تا مشتریان بتوانند بهترین رله را براساس نوع بار و کاربرد انتخاب کنند.

سخن پایانی

در این مطلب درباره رله SSR صحبت کردیم و با نحوه عملکرد، انواع، مزایا و معایب و همین ‌طور نحوه سیم‌ کشی آن آشنا شدید. تا اینجا متوجه شده اید که رله چیست؟ و اینکه مدل ‌های مختلفی مثل رله اس اس ار سه فاز، دو ‌فاز و تک ‌فاز در نسخه‌ های AC و DC در بازار وجود دارد که هرکدام برای کاربردهای متفاوتی استفاده می‌ شوند . به طور کلی، اس اس آر به دلیل ساختار الکترونیکی و نبود قطعات متحرک، جایگزینی پیشرفته، مطمئن و با دوام برای رله‌ های الکترومکانیکی محسوب می ‌شود. این رله الکترونیکی (SSR Relay) با استفاده از قطعات نیمه هادی، عملکردی سریع، بی‌ صدا و بدون نویز را در کاربردهای متنوع صنعتی ارائه می ‌دهد. قیمت رله SSR بسته به برند، نوع خروجی، ظرفیت جریان و تک ‌فاز یا سه ‌فاز بودن آن متفاوت است. بنابراین برای خرید رله SSR سه فاز و تک فاز کافیست با فروشگاه اینترنتی راد الکتریک که تنها نماینده رسمی برندهای معتبر SSR Celduc، Crouzet و Crydom در ایران است از طریق شماره تلفن ۰۲۱۳۶۶۱۴۶۹۰ (داخلی کارشناس ۲۰۴) تماس حاصل فرمایید.
