گیج فشار چیست؟

نویسنده : ParsFootball Multimedia News
تعداد نظرات کاربران : ۰ نظر
تاریخ انتشار : چهارشنبه 29 دی 1400 | 23:10
گیج فشار چیست؟

گیج فشار یک دستگاه اندازه گیری شدت جریان است. گیج های فشار برای راه اندازی و تنظیم ماشین های قدرت جریان و یا سیالات مورد نیاز هستند و عیب یابی آنها ضروری هستند.

خبرگزاری فوتبال ایران پارس فوتبال دات کام :

گیج فشار یک دستگاه اندازه گیری شدت جریان است. گیج های فشار برای راه اندازی و تنظیم ماشین های قدرت جریان و یا سیالات مورد نیاز هستند و عیب یابی آنها ضروری هستند. بدون فشار سنج، سیستم های قدرت سیال هم غیرقابل پیش بینی و هم غیر قابل اعتماد خواهند بود. گیج ها به اطمینان از عدم وجود نشتی یا تغییر فشار کمک می کنند که می تواند بر شرایط عملکرد سیستم هیدرولیک تأثیر بگذارد.

سیستم هیدرولیک به گونه ای طراحی شده است که در یک محدوده فشار تنظیم شده کار کند، بنابراین گیج باید برای آن محدوده رتبه بندی شود. گیج های فشار هیدرولیک برای اندازه گیری تا ۱۰۰۰۰ psi در دسترس هستند، اگرچه حداکثر فشار هیدرولیک معمولاً در محدوده ۳۰۰۰ تا ۵۰۰۰ psi است. گیج های هیدرولیک اغلب داخل یا نزدیک درگاه فشار پمپ نصب می شوند تا فشار سیستم را نشان دهند، اما می توان آنها را در هر جایی از دستگاه که نیاز به نظارت بر فشار دارد نصب کرد. به خصوص اگر مدارهای فرعی با نرخ فشاری متفاوت از فشار پمپ کار کنند. به عنوان مثال شیرهای کاهنده فشار دارای یک درگاه گیج هستند که به شما امکان می دهد مستقیماً تنظیمات فشار پایین دست آن را کنترل کنید.

گیج فشار چیست؟

گیج ‌های فشار بیش از صد سال است که در سیستم‌ های قدرت سیال مورد استفاده قرار گرفته‌ اند، بنابراین ممکن است تعجب آور باشد که طرح‌ های فشارسنج همچنان به تکامل خود ادامه می‌ دهند. به عنوان مثال، گیج فشار در حال حاضر به طور معمول با اتصالات فشار هیدرولیک (مانند SAE) طراحی می شوند. سیستم های پنوماتیک و هوای فشرده نیز مملو از گیج هستند، زیرا فشار نیز در بسیاری از نقاط در سراسر سیستم اندازه گیری می شود. فشار در گیرنده (ها) و همچنین در هر FRL یا تنظیم کننده مستقل در سیستم اندازه گیری می شود. گاهی اوقات فشار در محرک های پنوماتیکی نیز اندازه گیری می شود. به طور معمول، فشار سنج های پنوماتیکی بیشتر از ۳۰۰ psi درجه بندی می شوند، اگرچه سیستم های معمولی حدود ۱۰۰ psi کار می کنند.

فشار به سه روش مطلق، گیج و خلاء اندازه گیری می شود. فشار مطلق اندازه گیری فشار واقعی از جمله هوای محیط است که با خلاء کامل صفر مرجع است، اما می تواند تا ۱۴.۷ psi در سطح دریا باشد. خوانش فشار مطلق در کاربردهایی که با هوای محیط تعامل دارند، مانند محاسبه نسبت تراکم برای جریان (cfm) مورد نیاز در نظر گرفته می شود. فشار گیج در برابر فشار محیط صفر مرجع است و در بیشتر برنامه هایی که در هوای محیط کار می کنند، اما نه با هوای محیط، مانند سیستم های قدرت سیال استفاده می شود. در صورت جدا شدن از تجهیزات، فشار گیج صفر خواهد بود. در نهایت “فشار” خلاء با Torr بیان می شود یا در برابر فشار محیط، مانند واحدهای “in.-Hg” (اینچ جیوه) که فشار را زیر محیط اندازه می گیرد، ارجاع داده می شود.

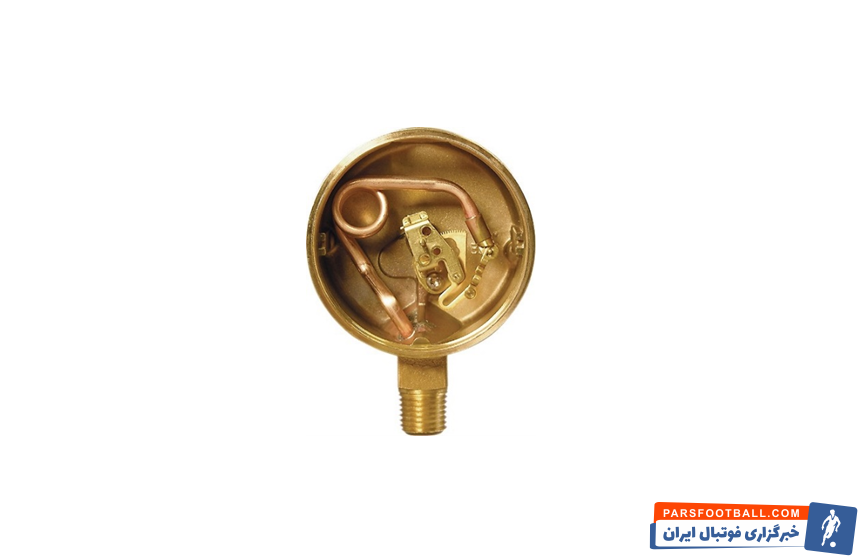

گیج هیدرولیک بسته به نوع سبک گیج و موادی که از آن ساخته شده می تواند در محدوده فشارهای مختلف مقاومت کند. به همین دلیل، سبک گیج و متریال دو مورد از مهمترین معیارهای انتخاب گیج را تشکیل می دهند. عملیات لوله بوردون ساده است. آنها از یک لوله فلزی نیم دایره و مسطح تشکیل شده اند که در یک انتها ثابت و از طرف دیگر به مکانیزم اهرمی حساس متصل می شوند. با افزایش فشار در داخل لوله، نیروی سیال تلاش می کند تا لوله منحنی را صاف کند. سپس لوله از اهرم جدا می ‌شود، اهرمی که به سوزن روی نمایشگر متصل می ‌شود و فشار را در درگاه سیال نشان می ‌دهد. در حالی که گیج های زیر مانند لوله های بوردون عمل می کنند، تفاوت آنها در این واقعیت است که از فنر برای قضاوت در مورد میزان انرژی برای فشار دادن صفحه استفاده می کنند. فنر با فشار در لوله ها منبسط و فشرده می شود و انرژی ایجاد شده توسط این حرکت به چرخ دنده هایی منتقل می شود که صفحه فشار را حرکت می دهند. محدوده فشاری که گیج در آن کار خواهد کرد یک عامل انتخاب اولیه برای نوع ماده مورد استفاده برای ساخت گیج است. گیج هایی که در فشارهای بالاتر کار می کنند معمولاً از موادی مانند فولاد ساخته می شوند و هنگامی که در فشارهای پایین تر کار می کنند، بهتر است از برنز ساخته شوند.

برای سفارش و کسب اطلاعات بیشتر در رابطه با انواع تجهیزات ابزار دقیق به وبسایت ای شاپ صنعت مراجعه کنید. کارشناسان ما بهترین مشاوره خرید را به شما ارائه خواند داد.
