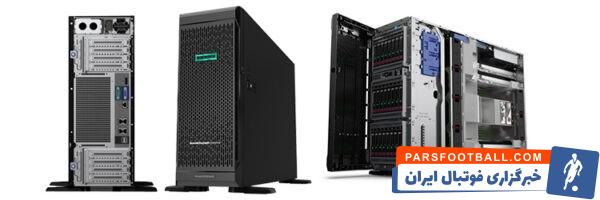

راهنمای خرید سرور اچ پی ML350 Gen10 بخش اول
در این مقاله سعی داریم به مجموعه نکاتی که در هنگام خرید سرور ML350 Gen10 باید به آنها توجه داشته باشیم بپردازیم . البته بدیهی است که تمامی این نکات در دیتا شت سرور ML350 Gen10 آورده شده است . ولی جهت دقت بیشتر شما مشتریان عزیز به این نکات ، آنها را در قالب یک مقاله در اختیار شما میگذاریم .
در این مقاله سعی داریم به مجموعه نکاتی که در هنگام خرید سرور ML350 Gen10 باید به آنها توجه داشته باشیم بپردازیم . البته بدیهی است که تمامی این نکات در دیتا شت سرور ML350 Gen10 آورده شده است . ولی جهت دقت بیشتر شما مشتریان عزیز به این نکات ، آنها را در قالب یک مقاله در اختیار شما میگذاریم .
Form Factor
4U tower with rack conversion capability
Notes: When deployed as a Rack model, this system will take up 5U-height space in a standard data center rack facility.
سرور ML350 Gen10 قوی ترین سرور نسل دهم اچ پی است که به صورت تاور یا ایستاده ارائه میشود . سرور HP ML350 G10 سروریست که به صورت تاور ۴ یونیت ضخامت دارد . البته بدیهی است که میتوانیم این سرور را به صورت رک مونت هم استفاده کنیم . توجه داشته باشید علارقم ۴یونیتی بودن سرور ML350 G10 در صورتی که این سرور به صورت رک مونت استفاده شود ، ۵ یونیت از فضای رک ما را اشغال خواهد کرد.
Chassis Types
8SFF chassis with optional SFF or LFF HDD cage kit (s), NVMe Express Bay, half-height (5.25″) media bay up to 2, and 1 slim-line DVD bay kit options.
4LFF chassis with optional LFF or SFF HDD cage kit (s), half-height (5.25″) media bay up to 2, and 1 slim-line DVD bay kit options.
4LFF NHP chassis with optional LFF NHP HDD cage kit (s), half-height (5.25″) media bay up to 2, and 1 slim-line DVD bay kit options.
سرور ML350 G10 از نظر نوع و تعداد درایو های قابل پشتیبانی در حالت های مختلفی ارائه میشود که در ادامه این مدل ها آورده شده است.
نوع اول سرور ML350 G10 ، سرور از نوع شاسی 8SFF میباشد. بر روی این نوع از شاسی سرور میتوانیم در صورت نیاز از یک HDD cage که قابلیت پشتیبانی از درایو های SFF یا LFF را دارا باشد استفاده کنیم . بر روی این مدل شاسی همچنین میتوانیم از NVMe Express Bay و یا حداکثر دو عدد مدیا Bay با سایز half-height (5.25″) و یا یک عدد slim-line DVD bay در صورت نیاز استفاده کنیم.
نوع دیگری از سرور ML350 G10 ، مدل 4LFF میباشد که بر روی این مدل در صورت نیاز میتوانیم از کیج کیت های درایو SFF یا LFF جهت قرار دادن درایو های اضافه استفاده کنیم. . بر روی این مدل شاسی همچنین میتوانیم از حداکثر دو عدد مدیا Bay با سایز half-height (5.25″) و یا یک عدد slim-line DVD bay در صورت نیاز استفاده کنیم.
دو مدل بالایی ، قابلیت پشتیبانی از درایو های Hot Plug را دارا میباشند.در صورتی که بخواهید هزینه ای کمتر صرف خرید سرورHPE کنید میتوانید از مدل شاسی بعدی استفاده کنید که از درایو های Non Hotplug پشتیبانی میکند . ( البته توجه داشته باشید بر روی این سرور نمیتوان از درایو ها با صورت Hot Plug استفاده کنید. )
مدل دیگری از شاسی سرور های ML350 G10 ، مدل سرور ML350 Gen10 4LFF NHP می باشد . بر روی این نوع از شاسی نمیتوان از درایوها به صورت HotPlug استفاده کنیم . بر روی این مدل شاسی سرور ML350 Gen10 در صورت نیاز به تعداد بیشتر از درایو های LFF میتوانیم از کیج کیت های LFF NHP دیگر هم استفاده کنیم. بر روی این مدل شاسی همچنین میتوانیم از حداکثر دو عدد مدیا Bay با سایز half-height (5.25″) و یا یک عدد slim-line DVD bay در صورت نیاز استفاده کنیم.
Notes:
– The 8 SFF chassis can be upgraded with SFF HDD cage kit (s) to 16 or 24 SFF. Note a field upgrade to 24 SFF will require redundant fan kit (874572-B21).
در صورت خرید شاسی های ML350 Gen10 8SFF توجه داشته باشید در صورت نیاز میتوانید با اضافه کرده SFF HDD cage kit تا دو عدد سرور خود را به ML350 G10 16SFF یا ML350 G10 24SFF تبدیل کنید. البته بدیهی است جهت استفاده از تعداد درایو بیشتر بر روی این سرور میبایست علاوه بر SFF HDD cage kit از قطعات دیگر هم استفاده کنید .
در مورد سرور ML350 G10 توجه داشته باشید در صورت تبدیل به ML350 G10 24SFF حتما میبایست از redundant fan kit با پارت نامبر ۸۷۴۵۷۲-B21 بر روی سرور خود استفاده کنید ، تا دمای سرور از دمای مناسب عملکرد سرور خارج نشود.
– The 8 SFF NVMe Express Bay option (874569-B21) can only be leveraged in the SFF chassis and installed in Box 2. Maximum of 8 SFF NVMe PCIe drives are supported when two ML350 Gen10 NVMe Riser boards (shipped in 874569-B21) are populated. When only one Riser board is populated, then 4 NVMe drives are supported. Note a field upgrade to NVMe Express Bay will require redundant fan kit (874572-B21).
در هنگام خرید سرور اچ پی ML350 Gen10 توجه داشته باشید در صورتی که نیاز دارید بر روی این سرور از درایو های NVMe استفاده کنید ، میتوانید از NVMe Express Bay بر روی این سرور جهت قرار دادن ۸ درایو NVMe SFF بر روی سرور استفاده کنید. توجه داشته باشید در صورتی که به همراه NVMe Express Bay دو عدد ML350 Gen10 NVMe Riser board با پارت نامبر ۸۷۴۵۶۹-B21 نصب شده باشد میتوان از ۸ درایو NVMe SFF بر روی سرور خود استفاده کنید. در صورتی که فقط یک عدد رایزر کارت بر روی سرور ML350 Gen10 نصب باشد حداکثر چهارد درایو NVMe SFF میتوانیم بر روی سرور خود نصب کنیم .
توجه داشته باشید در صورت نصب NVMe Express Bay بر روی سرور میبایست از redundant fan kit با پارت نامبر ۸۷۴۵۷۲-B21 استفاده کنیم .هدف از استفاده این قطعه بر روی سرور جلوگیری از خروج سرور از دمای مناسب عملکردی سرور میباشد.
– The 4 LFF HP or NHP chassis can be upgraded with LFF HDD cage kit (s) or LFF NHP HDD cage kit (s) to 8 or 12 LFF. Note a field upgrade to 12 LFF either in LFF hot-plug or LFF non-hot-plug chassis will require redundant fan kit (874572-B21).
بر روی شاسی سرور های ML350 G10 4LFF به صورت HotPlug و یا Non HotPlug در صوت نیاز به استفاده از درایو های بیشتر میتوانیم با استفاده از 4LFF Drive Cage Kit بر روی سرور ، از ۸ یا ۱۲ درایو LFF استفاده کنیم. البته بدیهی است که پشتیبانی از درایو های HotPlug و یا Non HotPlug بستگی به مدل شاسی خواهد داشت.
توجه داشته باشید در صورت تبدیل سرور به 12LFF میبایست از redundant fan kit با پارت نامبر ۸۷۴۵۷۲-B21 استفاده کنیم .هدف از استفاده این قطعه بر روی سرور جلوگیری از خروج سرور از دمای مناسب عملکردی سرور میباشد.
– The 8 SFF or 4 LFF or 4 LFF NHP chassis can be upgraded to add half-height media bay up to 2, and/or 1 slim-line DVD in Box1. Note a field upgrade to fully populate front storage bays (Box1, 2 and 3 fully loaded) will require redundant fan kit (874572-B21).
همانطور که در بالا توضیح داده شد ، بر روی سرور ML350 Gen10 میتوانیم از حداکثر دو عدد مدیا Bay با سایز half-height (5.25″) و یا یک عدد slim-line DVD bay در صورت نیاز استفاده کنیم.
توجه داشته باشید در صورتی که از تمام ظرفیت استوریج این سرور در قسمت جلوئی سرور استفاده کنیم 12LFF میبایست از redundant fan kit با پارت نامبر ۸۷۴۵۷۲-B21 استفاده کنیم .هدف از استفاده این قطعه بر روی سرور جلوگیری از خروج سرور از دمای مناسب عملکردی سرور میباشد.
– Now the system can support mixed SFF and LFF HDD cages in one system, for example, 4LFF + 8SFF + 4LFF based on a 4 LFF chassis. If the max. number of drives are installed in all three drive boxes, the redundant fan cage kit (874572-B21) is required.
بر روی سرور ML350 Gen10 میتوانیم از درایو های LFF و SFF به صورت همزمان استفاده کنیم .برای مثال در صورت نیاز هم میتوان از یک Drive Cage Kit 8SFF و یک Drive Cage Kit 4LFF بر روی این سرور به صورت همزمان در کنار هم استفاده کنیم . فقط نکته قابل توجه در مورد این سرور این است که در صورت استفاده از تعداد حداکثری هارد درایو بر روی سرور میبایست از redundant fan kit با پارت نامبر ۸۷۴۵۷۲-B21 استفاده کنیم .هدف از استفاده این قطعه بر روی سرور جلوگیری از خروج سرور از دمای مناسب عملکردی سرور میباشد.
System Fans
Standard – fan types included
Notes:
– 1P models typically ship with 2 standard fans located at system rear. These two fans are default inside every ML350 Gen10 unit and do NOT support hot-plug operations.
– 2P models typically ship with 6 standard fans which provides N+1 redundant fan feature in most of the situations. For support detail or restriction, refer to ML350 Gen10 User Guide.
– Optional redundant fan kit (874572-B21) provides advanced cooling and redundancy functionality in heavier configurations.
فن های قابل استفاده بر روی سرور ML350 Gen10 همگی از فن ها مدل Standard می باشند . تعداد فن هایی که بر روی سرور ML350 Gen10 میبایست نصب باشند به صورت زیر میباشد.
در صورت نصب فقط یک پردازنده بر روی سرور ML350 G10 ، استفاده از ۲ عدد فن استاندارد ضروری میباشد که دو فن در قسمت پشتی سرور ML350 نصب میشوند. این دو فن به صورت پیش فرض بر روی تمامی مدل های سرور ML350 Gen10 نصب شده و فاقد قابلیت HotPlug میباشند. ( یعنی در صورت نیاز به جدا کردن یا وصل کردن این فن ها به سرور میبایست حتما سرور را خاموش کنیم و در حالت روشن نمیتوانیم این کار را انجام دهیم.)
در صورت نصب شدن دو پردازنده بر روی سرور ML350 Gen10 میبایست بر روی سرور ۶ عدد فن نصب شود . که دو عدد فن در قسمت پشتی سرور و ۴ عدد در قسمت جلویی سرور نصب خواهد شد . در صورت نصب ۶ عدد فن بر روی سرور ML350 G10 ، فن های سرور به صورت Redundant خواهند بود. ( یعنی در صورت بروز مشکل در عملکرد فن های سرور در عمکلرد سرور مشکلی ایجاد نخواهد شد.)
پس Optional redundant fan kit با پارتامبر۸۷۴۵۷۲-B21 یک قطعه Optional میباشد که در صورت نیاز به دسترسی به سیستم خنک سازی قوی تر بر روی سرور میبایست این قطعه را بر روی سرور نصب کنیم . و با نصب این قطعه بر روی سرور ML350 G10 علاوه بر دستیابی به قدرت خنک سازی بیشتر ، قابلیت Redundant بر روی فن های سرور هم اضافه میشود.
در صورت نیاز به هرگونه راهنمایی های بیشتر در زمان خرید سرور اچ پی میتوانید با کارشناسان شرکت شبکه گستران یاقوت سرخ از طریق شماره تماس : ۰۲۱۷۱۱۸۹ و یا سایت www.Ysorkh.net در ارتباط باشید.
